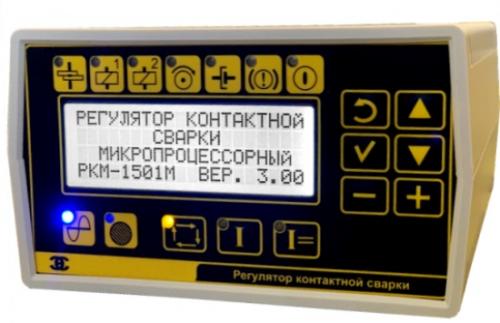

Регулятор контактной сварки микропроцессорный РКМ-1501М предназначен для управления циклом сварки, контроля и стабилизации значения сварочного тока, машин контактной сварки переменного тока.

Регулятор РКМ-1501М - это дальнейшая модернизация регулятора РКМ-1501.

По сравнению с прошлой модификацией, новые регуляторы имеют:

- Функцию создания программируемых сценариев управления выходами регулятора с возможностью выполнения после сварочного цикла или по нажатию второй педали;
- Компактный корпус с удобным креплением, позволяющим крепить корпус регулятора, используя винты М4 или магнитный крепеж (для крепления РКМ-1501 требовалась дополнительная фурнитура);
- Дополнительные функции настройки регулятора (по сравнению с РКМ-1501 появились поддержка MODBUS RTU);
- Дополнительный выход "РАБОТА" активирующийся на все время выполнения сварочного цикла;
- Расширенную память для хранения 20 сварочных программ (РКМ-1501 позволял сохранять 16 программ).

Регулятор контактной сварки РКМ-1501М заменяет аппаратуру управления следующих серий:

РКС-14, РКС-15, РКС-16
РЦС-301, РЦС-403, РЦС-503
РВИ-501, РВИ-502, РВИ-504, РВИ-703, РВИ-801, РВИ-802
РКС-501, РКС-502, РКС-601, РКС-801, РКС-901
РКМ-804, РКМ-805, РКМ-901.

Обеспечение РКМ-1501М:
Регулятор обеспечивает управление силовой коммутирующей аппаратурой – тиристорным контактором, двумя или тремя электропневматическими клапанами и проводом вращения роликов.
Регулятор обеспечивает следующие режимы работы по току и усилию между электродами:
- управление одним силовым тиристором или тиристорным контактором;
- управление 3 электропневматическими клапанами (всего регулятор позволяет управлять 4 внешними устройствами);
- дискретный отсчет позиций сварочного цикла в периодах или полупериодах сетевого напряжения;
- измерение и индикацию максимального и минимального значения напряжения сети за цикл;
- измерение и индикацию текущего значения напряжения питающей сети;
- измерение и индикацию коэффициента мощности сварочной машины;
- связь с системой высшего уровня по последовательному каналу RS-485, протокол MODBUS;
- параметрическую стабилизацию среднего значения напряжения на сварочном контуре по напряжению сети и компенсацию изменения коэффициента мощности сварочной машины;
Регулятор обеспечивает в точечном режиме корректировку сварочного тока в зависимости от количества сваренных точек и выдачу сигнала на заточку или замену электродов;
- Чередование полярности включения контактора и сохранение полярности последнего выданного импульса тока.
- Работу машин одиночными циклами и в автоматическом режиме (пока замкнута цепь запуска), при этом выдержка времени «Предварительное сжатие» из последующих циклов исключается. При работе в шовных и шовно-шаговых режимах цепь запуска должна быть замкнута дважды: один раз для запуска, второй для остановки.
Регулятор обеспечивает формирование различных циклограмм путем включения клапана дополнительного усилия в любой сварочной позиции.
