Предназначено для контроля исправности цепи заземления карьерных электроустановок и повышения безопасности на открытых горных работах.

Применяется при питании передвижных горных машин гибким кабелем со вспомогательными жилами управления.

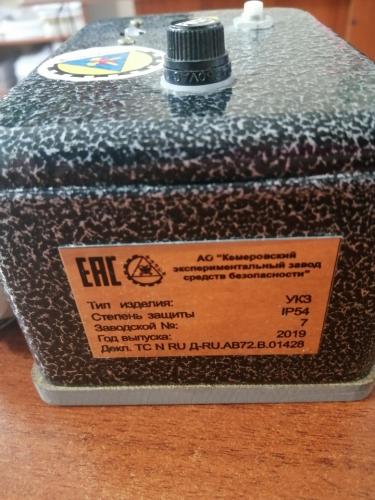

Устанавливается с внутренней стороны приключательного пункта и служит для контроля исправности заземляющей жилы гибкого кабеля, питающего передвижные горные машины и электроустановки на открытых горных выработках. Устройство контролирует участок цепи от приключательного пункта до электроустановок (горных машин).

В случае обрыва или увеличения электрического сопротивления цепи заземления, а также при несанкционированном открытии защитных оболочек электрооборудования происходит отключение высоковольтного выключателя приключательного пункта. При этом загорается сигнальная лампа.

Обладает самоконтролем исправности при замыкании вспомогательной жилы на землю, обрыве цепи реле и обмоток трансформатора, пробоя диода.

Технические характеристики:
Габаритные размеры:
180 х 100 х 150 мм.
Масса:
1,5 кг.
Напряжение питания:
100 В.
Напряжение в цепи контроля:
12 В.
Установка сопротивления срабатывания при выключении:
30-40 Ом.
Установка сопротивления срабатывания при включении:
5-15 Ом.
Максимальная протяжённость контролируемой кабельной линии:
1000 м.
