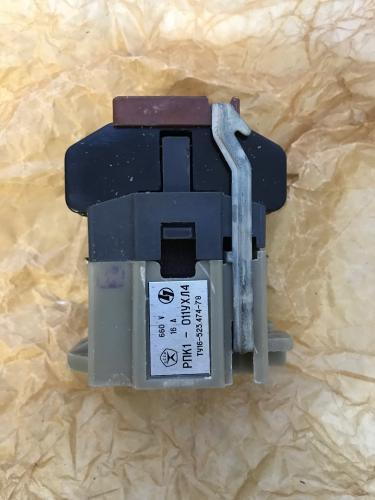

РЕЛЕ ПРОМЕЖУТОЧНЫЕ РПК1-011, РПК1-021, РПК1-031
ОБЩИЕ СВЕДЕНИЯ
Реле промежуточные типа РПК1-011, РПК1-021, РПК1-031 предназначены для применения
в качестве комплектующих изделий в стационарных установках, в основном в схемах
управления электроприводами при напряжении до 440В постоянного тока и до 660В
переменного тока частотой 50 и 60Гц.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С для исполнения УХЛ, для реле исполнения
О – от +1 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем
работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1.0g.
Рабочее положение в пространстве вертикальное, допускается отклонение не более 5° в любую сторону.
Место установки реле должно быть защищено от непосредственного воздействия солнечной радиации,
попадания брызг воды, масел, эмульсий и др. жидкостей.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
РПК1-0Х1 Х4:
РПК – реле промежуточное комплектующее;
1 – номер серии;
0Х1 – модификация реле в зависимости от общего числа контактов (011 – 4 замыкающих, 021 – 6
замыкающих + 2 размыкающих, 031 – 9 замыкающих + 3 размыкающих);
Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4).
