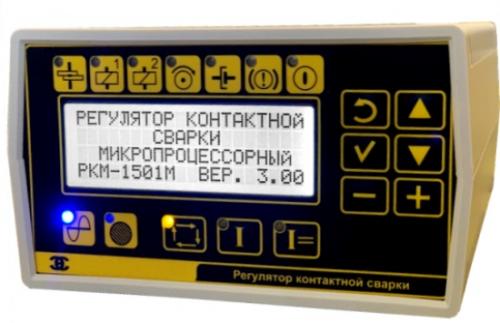

ПРОДАМ: РКМ-1501М Регулятор контактной сварки микропроцессорный

Регулятор контактной сварки микропроцессорный РКМ-1501М предназначен для управления циклом сварки, контроля и стабилизации значения сварочного тока, машин контактной сварки переменного тока.
Регулятор РКМ-1501М - это дальнейшая модернизация регулятора РКМ-1501.
По сравнению с прошлой модификацией, новые регуляторы имеют:
- Функцию создания программируемых сценариев управления выходами регулятора с возможностью выполнения после сварочного цикла или по нажатию второй педали;
- Компактный корпус с удобным креплением, позволяющим крепить корпус регулятора используя винты М4 или магнитный крепеж (для крепления РКМ-1501 требовалась дополнительная фурнитура);
дополнительные функции настройки регулятора (по сравнению с РКМ-1501 появились поддержка MODBUS RTU);
- Дополнительный выход "РАБОТА" активирующийся на все время выполнения сварочного цикла;
- Расширенную память для хранения 20 сварочных программ (РКМ-1501 позволял сохранять 16 программ).

Регулятор контактной сварки РКМ-1501 заменяет аппаратуру управления следующих серий:

РКС-14, РКС-15, РКС-16
РЦС-301, РЦС-403, РЦС-503
РВИ-501, РВИ-502, РВИ-504, РВИ-703, РВИ-801, РВИ-802
РКС-501, РКС-502, РКС-601, РКС-801, РКС-901
РКМ-804, РКМ-805, РКМ-901

Обеспечение РКМ-1501М:
Регулятор обеспечивает управление силовой коммутирующей аппаратурой – тиристорным контактором, двумя или тремя электропневматическими клапанами и проводом вращения роликов.
Регулятор обеспечивает следующие режимы работы по току и усилию между электродами:
- управление одним силовым тиристором или тиристорным контактором;
- управление 3 электропневматическими клапанами (всего регулятор позволяет управлять 4 внешними устройствами);
- дискретный отсчет позиций сварочного цикла в периодах или полупериодах сетевого напряжения;
- измерение и индикацию максимального и минимального значения напряжения сети за цикл;
- измерение и индикацию текущего значения напряжения питающей сети;
- измерение и индикацию коэффициента мощности сварочной машины;
- связь с системой высшего уровня по последовательному каналу RS-485, протокол MODBUS;
- параметрическую стабилизацию среднего значения напряжения на сварочном контуре по напряжению сети и компенсацию изменения коэффициента мощности сварочной машины;
Регулятор обеспечивает в точечном режиме корректировку сварочного тока в зависимости от количества сваренных точек и выдачу сигнала на заточку или замену электродов;
- Чередование полярности включения контактора и сохранение полярности последнего выданного импульса тока.
- Работу машин одиночными циклами и в автоматическом режиме (пока замкнута цепь запуска), при этом выдержка времени «Предварительное сжатие» из последующих циклов исключается. При работе в шовных и шовно-шаговых режимах цепь запуска должна быть замкнута дважды: один раз для запуска, второй для остановки.
Регулятор обеспечивает формирование различных циклограмм путем включения клапана дополнительного усилия в любой сварочной позиции. Так же регулятор позволяет осуществлять ковку путем включения клапана дополнительного ковочного усилия во время протекания сварочного тока.

Регулятор обеспечивает исполнение сценария управления внешними устройствами, что позволяет применять их в полуавтоматических сварочных машинах без применения ПЛК (программируемый логический контроллер).

Технические характеристики РКМ-1501:
Потребляемая мощность, ВА, не более - 50;
Количество регулируемых выдержек сварочного цикла - 15;
Общее количество импульсов сварочного тока - 1-2997:
Количество импульсов сварочного тока с нагревом 1 - 1-999;
Количество импульсов сварочного тока с нагревом 2 или 3 - 0-999;
Пределы регулирования выдержек времени сварочного цикла:
Предварительное сжатие - 0-999;
Задержка сжатия - 0-999;
Сжатие - 0-999;
Задержка тока - 0-999;
Длительность импульса тока 1 - 0-999;
Длительность паузы между импульсами тока 1 - 0-999;
Длительность паузы между токами 1 и 2 - 0-999;
Длительность импульса тока 2 - 0-999;
Длительность паузы между импульсами тока 2 - 0-999;
Длительность паузы между токами 2 и 3 - 0-999;
Длительность импульса тока 3 - 0-999;
Длительность паузы между импульсами тока 3 - 0-999;
Задержка ковки - 0-999;
Проковка - 0-999;
Пауза - 0-999;
Модуляция - 0-999;
Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), % 30-100
Длительность нарастания переднего фронта импульса сварочного тока (модуляция) - 0-999;
Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0,9 до 1,05 от номинального значения (параметрическая стабилизация), % - ±3;
Параметры импульсов управления тиристорами
Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В - Не менее 15 / Не более 25;
Длительность импульса на уровне 15В, мкс - Не менее 100 / Не более 400;
Параметры сигнала для питания выходных устройств постоянного тока
Напряжение, В - 24±10%;
Ток, А не более - 0,5;
Количество выходных устройств - 4 (выхода) + 1 (сигнал "РАБОТА").
