Подающий механизм (механизм подачи проволоки) ПДГО-511 применяется при проведении полуавтоматической сварки в качестве устройства для подачи сварочной проволоки и защитного газа в зону сварки.
ПДГО-511 работает в составе сварочных полуавтоматов вместе сварочными выпрямителями типа ВД-306ДК, ВД-506ДК, ВДУ-506C-5, имеющими жесткую или комбинированную вольтамперную характеристику.
Предназначен для работы в тяжелых условиях труда.

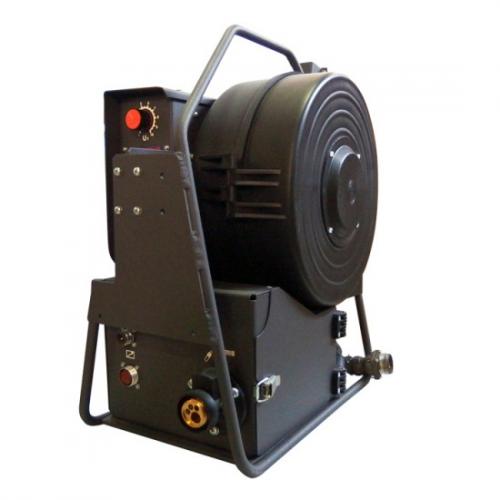

ПДГО-511 - подающий механизм закрытого типа. Состоит из двух блоков рамной конструкции и стандартной 15-кг кассеты, закрытой кожухом. По рамно-блочной конструкции ПДГО-511 является российским аналогом известного подающего механизма LN-23P фирмы «Линкольн Электрик».
В нижнем блоке подающего механизма установлен 2-х роликовый редукторный привод с прижимным регулировочным устройством, электромагнитный клапан и газовый тракт. (По заказу выпускается модификация ПДГО-511 с 4-х роликовым приводом.)

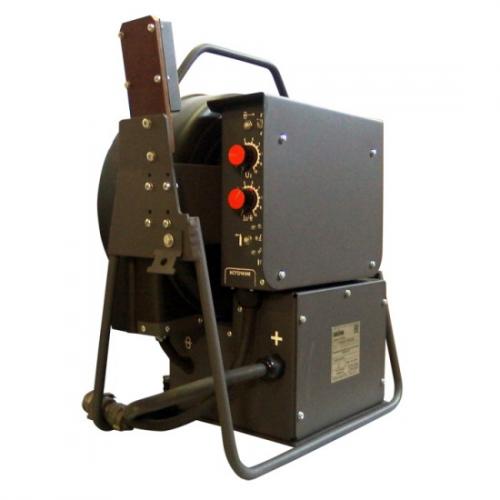

В верхнем блоке располагается плата управления и органы управления сварочным процессом. Органы управления сварочным процессом расположены на двух противоположных лицевых панелях. На одной стороне – резисторы регулировки скорости подачи сварочной проволоки и напряжения на дуге, регуляторы параметров мягкого старта и времени выключения холостого хода выпрямителя после прекращения подачи сварочной проволоки. На другой стороне - переключатель режимов (2х_4х тактный), продувка защитного газа, заправка сварочной проволоки, «зависимая – независимая» подача сварочной проволоки.
Плата управления обеспечивает стабилизацию скорости подачи проволоки и обратную связь по напряжению на двигателе подающего механизма, что обеспечивает сварку на расстояниях от источника питания до подающего механизма до 50м, возможность сварки в сложных пространственных положениях и при значительных изгибах шланга горелки.
При использовании провода обратной связи возможно удаление от источника питания на расстояние до 100м. Плата управления имеет тиристорное управление, поэтому используется диаметр сварочной проволоки не более 2 мм.
Управление газовым клапаном, подающим механизмом и сварочным источником производится дистанционно от кнопки на горелке. Это позволяет перемещать ПДГО-511 в труднодоступные места и использовать при сварке крупногабаритных конструкций.
Стыковка с выпрямителями ВД-506ДК-4, ВДУ-506C-5 производится напрямую, без дополнительных блоков.
Стыковочный узел с горелкой может быть двух видов: с евроразъемом или штырьевым соединением, что позволяет свободно работать с любым типом современных горелок.

По технологическим возможностям и применяемой комплектации используются надежные проверенные решения, используемые в подающих механизмах ПДГ-322М, ПДГО-510-5 и ПДГО-510Т.

Технические характеристики:

Напряжение питания ~27в.
Номинальный сварочный ток – 500А (при ПВ-100%).
Мощность привода – 120 Вт.
Диаметр проволоки:
-стальной - 0,8-1,6 мм.
-порошковой – 1,2-2,0 мм.
-самозащитной – 1,6-2,0 мм.
Вес кассеты сварочной проволоки – 15 кг.
Скорость подачи электродной проволоки – 60-960 м/ч.
Продувка газа до сварки – 0,2-10 сек.
Продувка газа после сварки – 0,2-10 сек.
Задержка отключения источника (вылет проволоки) – 0-0,2 сек.
Нарастание скорости подачи проволоки
от минимального до установленного значения («мягкий старт») – 0,1-2 сек.
Количество подающих роликов – 2 (по заказу 4) шт.
Размеры – 440х290х530 мм.
Вес – 15 кг.
